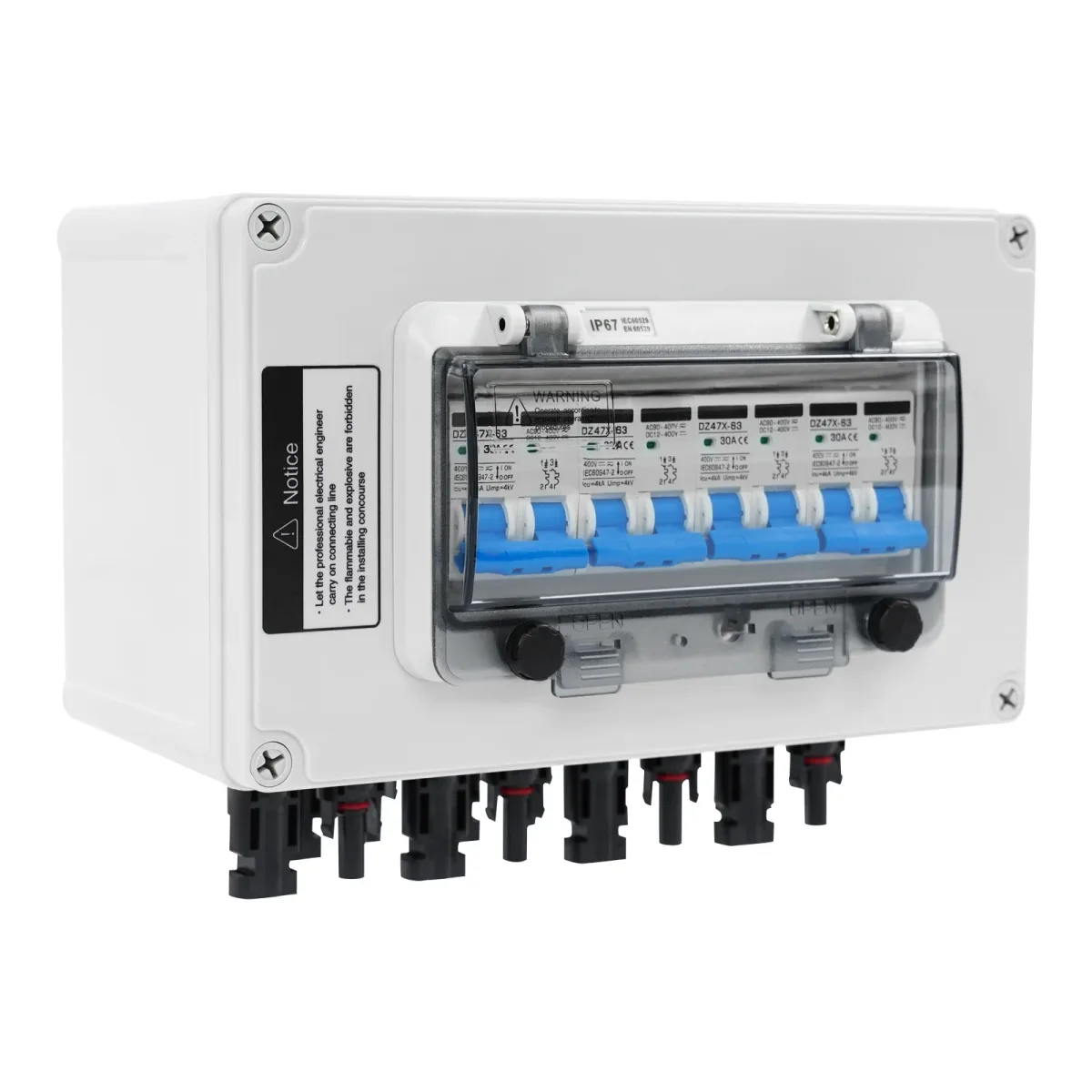

Boîte de raccordement photovoltaïque blanche, disjoncteur intégré, IP67

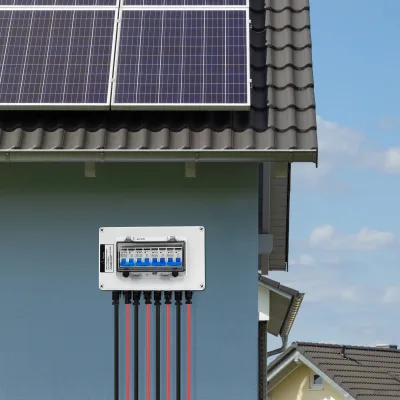

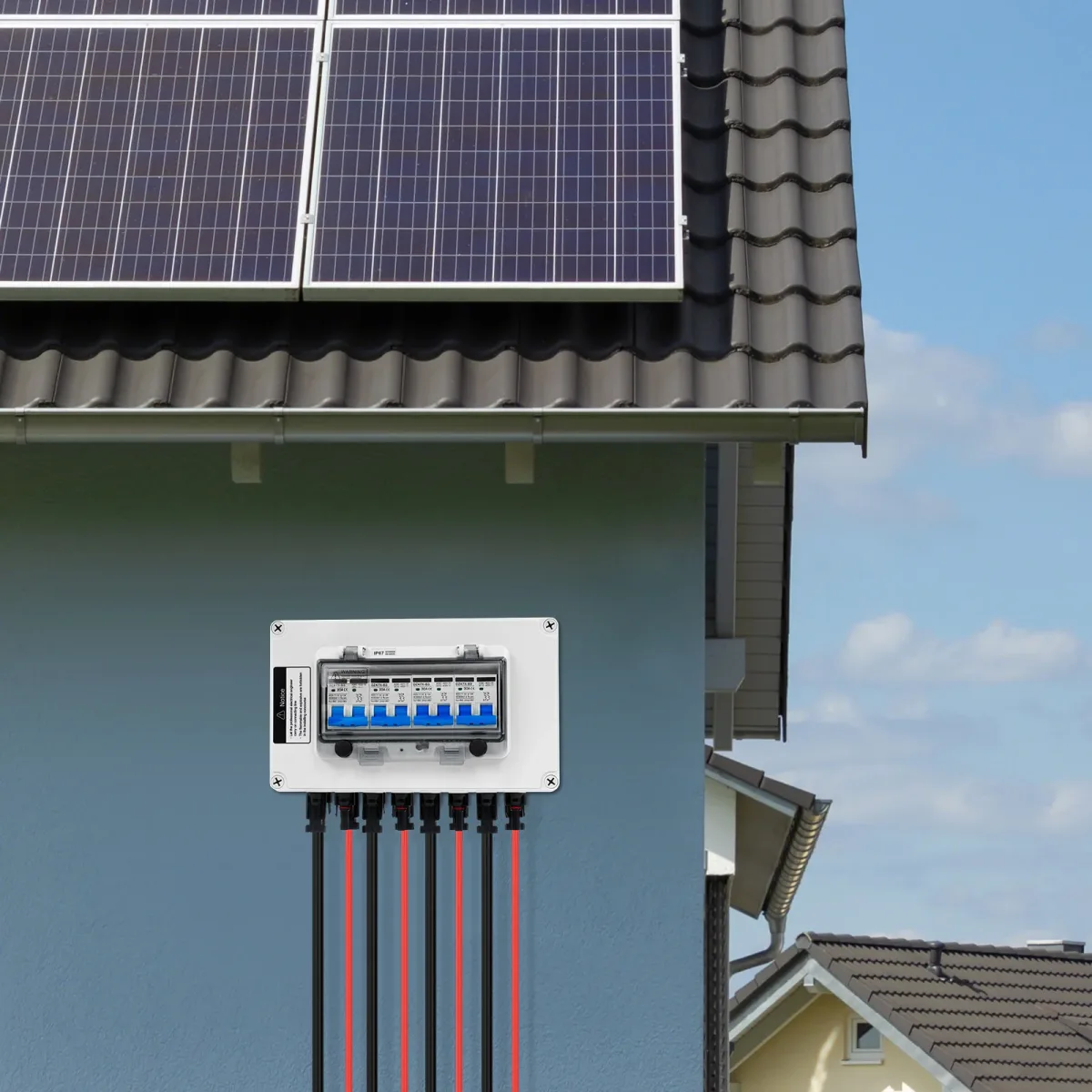

Cette boîte de raccordement photovoltaïque regroupe les connexions d'une installation solaire et intègre un disjoncteur. Elle s'utilise pour la protection de sortie de panneaux solaires extérieurs, de camping-cars, de batteries UPS ou d'onduleurs, en installation raccordée au réseau ou hors réseau.

Caractéristiques

• Couleur : blanc
• Matière : PC et caoutchouc
• Indice de protection : IP67
• Tension nominale : de 12 à 400 V en courant continu
• Protection contre les surtensions : 40 kA, 400 V en courant continu
• Fixation : murale

Versions disponibles

• 4 entrées et 4 sorties, disjoncteur de 30 A : dimensions de 25 × 16 × 19 cm, poids net de 1,14 kg
• 2 entrées et 2 sorties, disjoncteur de 15 A ou de 30 A : dimensions de 215 × 175 × 130 mm, poids net de 1,1 kg

Installation et entretien

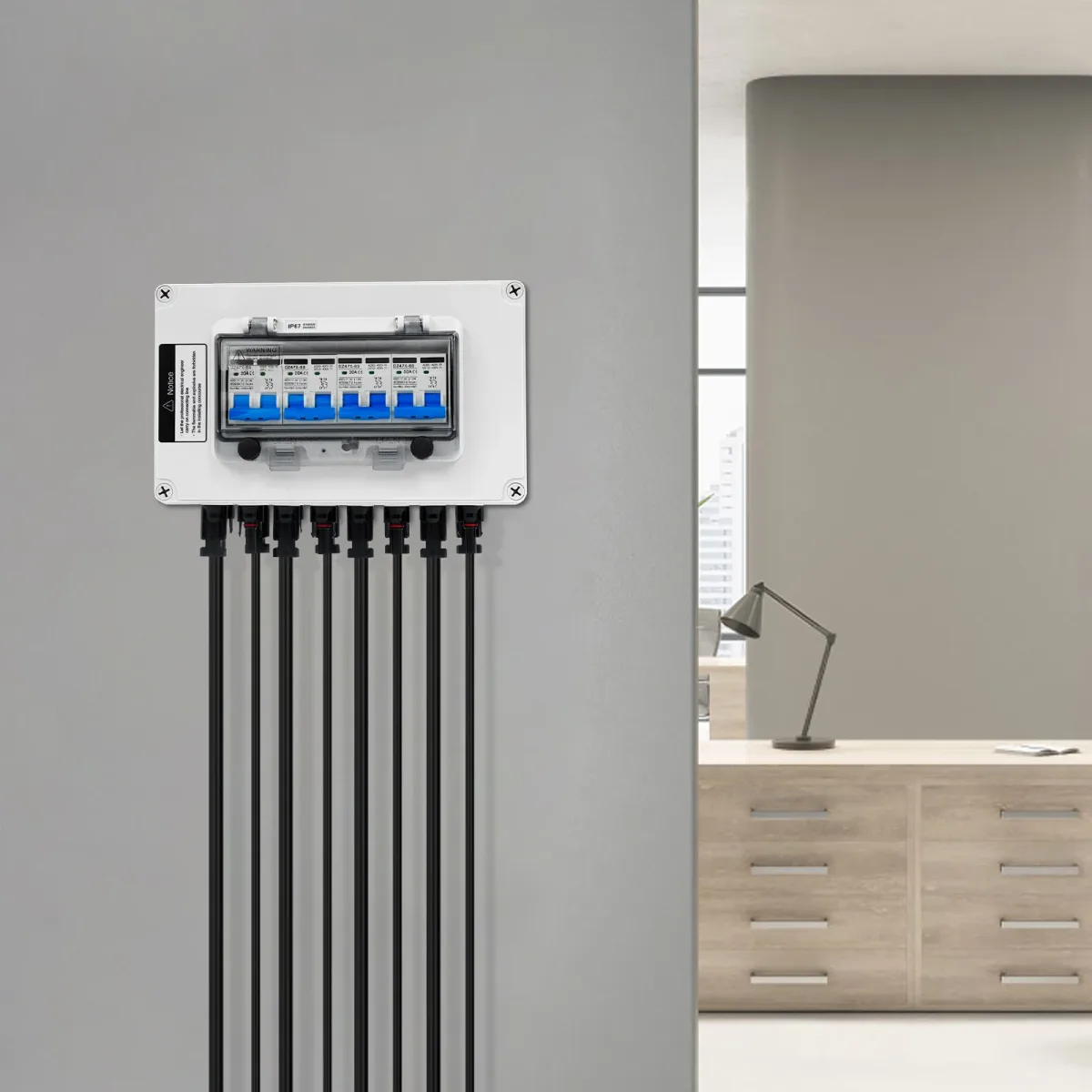

Des trous pré-percés à l'arrière facilitent la fixation murale, et les vis se serrent à la main. Le raccordement se fait par connecteurs MC4 ou en branchement direct sur les bornes. Un joint en caoutchouc assure l'étanchéité à la poussière et à l'eau, et une fenêtre de visualisation permet de surveiller le disjoncteur.

L'assemblage est à prévoir. Le raccordement des câbles est à confier à un électricien professionnel. Vérifiez les dimensions avant l'achat afin de contrôler qu'elles conviennent à votre emplacement. Le boîtier est livré avec les accessoires d'installation et un manuel en anglais.
